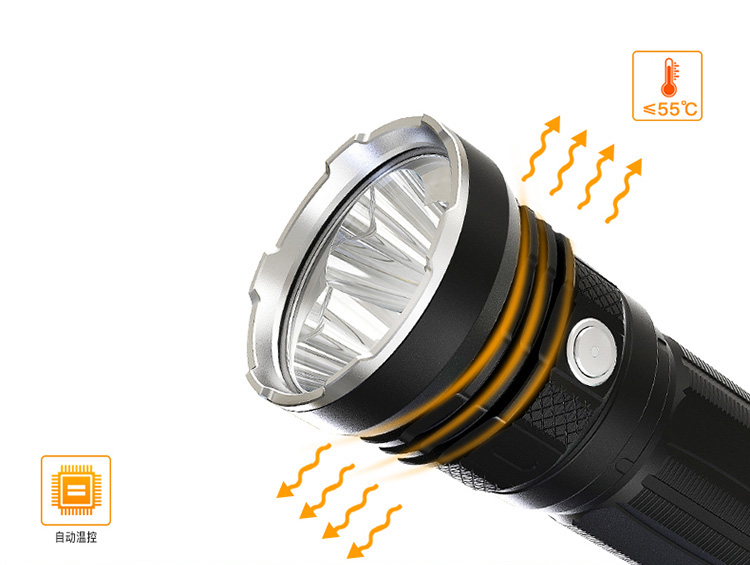

采用大功率LED芯片的防爆探照燈手電筒，都存在散熱的問題。大功率LED芯片的特點是在狹窄的空間內產生非常高的熱量。由于LED熱容量小，需防爆手電筒LED芯片廠商解決熱量傳導的問題。從而吧熱量傳導出去，不然就會使LED產生過高的結溫。下面來看一下強光防爆手電筒LED芯片散熱是如何解決散熱問題的。

       防爆LED芯片結構的改進

       起初，為了解決LED芯片熱傳導，工程師對LED芯片結構做了一系列改進，其中就有LED大廠CREE的功勞。CREE公司采用碳化硅作基底為LED芯片的新型熱阻，這種LED芯片結構下的熱阻比之前的降低了一倍。

       解決封裝與PCB板散熱問題

　　防爆手電筒LED芯片廠商已經解決了晶片到封裝材料間的抗熱性，但封裝到PCB板的散熱還未得到有效解決。封裝到PCB的散熱不解決的話，同樣造成升溫和LED發光效率下降。而這個時候松下公司解決了這樣的問題，松下工程師把包括圓形，線形，面型的LED和PCB基板集成化，以此克服LED從封裝到PCB板間散熱問題。

　　總結，在當前大功率防爆探照燈、大功率防爆頭燈的催化下，不斷提高防爆燈具的電流已不可避免，增加防爆燈具的抗熱能力、導熱能力、散熱能力是業內共同面臨的問題。除了材料外，還包括LED晶片與封裝材料間的抗熱性、LED芯片導熱結構、LED與PCB集成板的散熱結構等等，因此解決防爆強光手電筒LED芯片散熱問題應從以上多個維度來綜合考量。
